玻璃出鋼化爐后前后兩端出現(xiàn)白道的原因分析 ：

兩端容易出現(xiàn)白道的玻璃，一般是玻璃版面大于1.5m2，形狀接近正方形的玻璃；

當(dāng)玻璃進(jìn)入鋼化爐以后，由于鋼化爐上部的加熱溫度過高，導(dǎo)致玻璃的上表面受熱速度快于下表面，玻璃在熱脹冷縮的過程中向上拱起，這樣就造成了只有玻璃前、后兩端100~200mm內(nèi)的區(qū)域與陶瓷輥道接觸，而玻璃的中間部分則是懸空的；

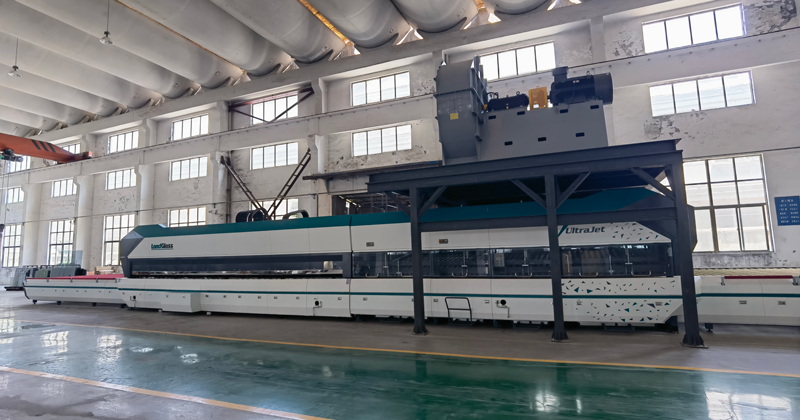

玻璃鋼化爐實(shí)拍圖

進(jìn)而在玻璃往復(fù)運(yùn)動過程中，由于玻璃前、后兩端100~200mm內(nèi)的區(qū)域承擔(dān)了玻璃的全部重量，造成玻璃表面與輥道間的摩擦力過大，從而玻璃表面產(chǎn)生了劃傷，出現(xiàn)了白道現(xiàn)象；

處理方法：

（1）將鋼化爐上、下部溫度的溫差控制在10℃之內(nèi)；

（2）若鋼化爐是輻射加熱，則適當(dāng)減小鋼化爐的熱平衡壓力和開動時間系數(shù)；

（3）若鋼化爐是對流加熱，則適當(dāng)降低上部對流風(fēng)機(jī)的轉(zhuǎn)速；

（4）可適當(dāng)提高鋼化爐的下部加熱溫度，減小上、下部溫差；
